3.1 Adresse IP
Pour la configuration de l’adresse IP de l’ewon, il faut utiliser l’utilitaire eBuddy.
Le bouton Rafraîchir fait un scan du réseau et trouve les équipements disponibles :

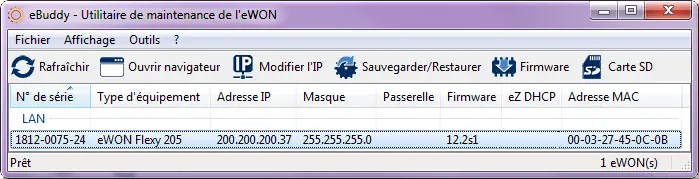

Figure 2 : eBuddy scanneur de réseau
Le bouton Modifier l’IP permet de modifier l’adresse IP du modem :

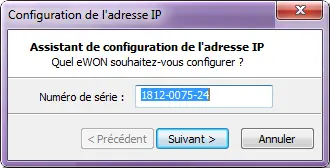

Figure 3 : Numéro de série

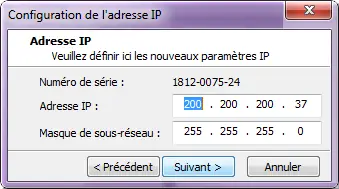

Figure 4 : Configuration IP et masque

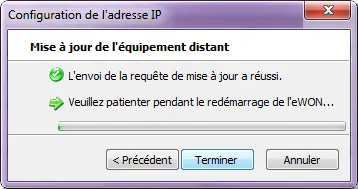

Figure 5 : Mise à jour de l’équipement distant
Le bouton Sauvegarder/Restaurer permet de sauvegarder et/ou restaurer le paramétrage du modem. Le fichier est une archive de type .tar. C’est par ce biais que le programme fourni par Aurecom a été chargé dans l’ewon.

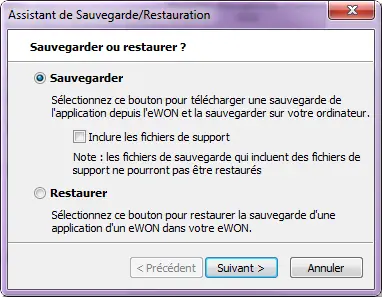

Figure 6 : Option Sauvegarder
Le bouton Ouvrir navigateur ouvre la page d'accueil Web de l’eWON à l'URL : 200.200.200.37/index.shtml#home

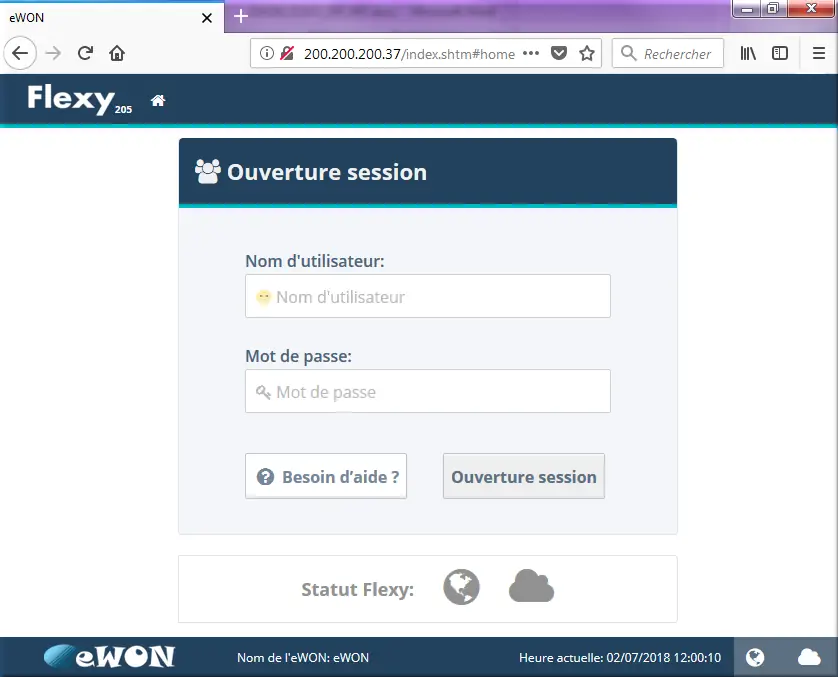

Figure 7 : Login d’ouverture session
Nom d'utilisateur : adm
Mot de passe : adm
3.2 Activation serveur Modbus IOserver
Pour le dialogue avec l’automate, il faut activer dans l’eWON le serveur Modbus IOserver.
L’adresse unité Modbus TCP sera utilisée comme n° d’équipement modbus.

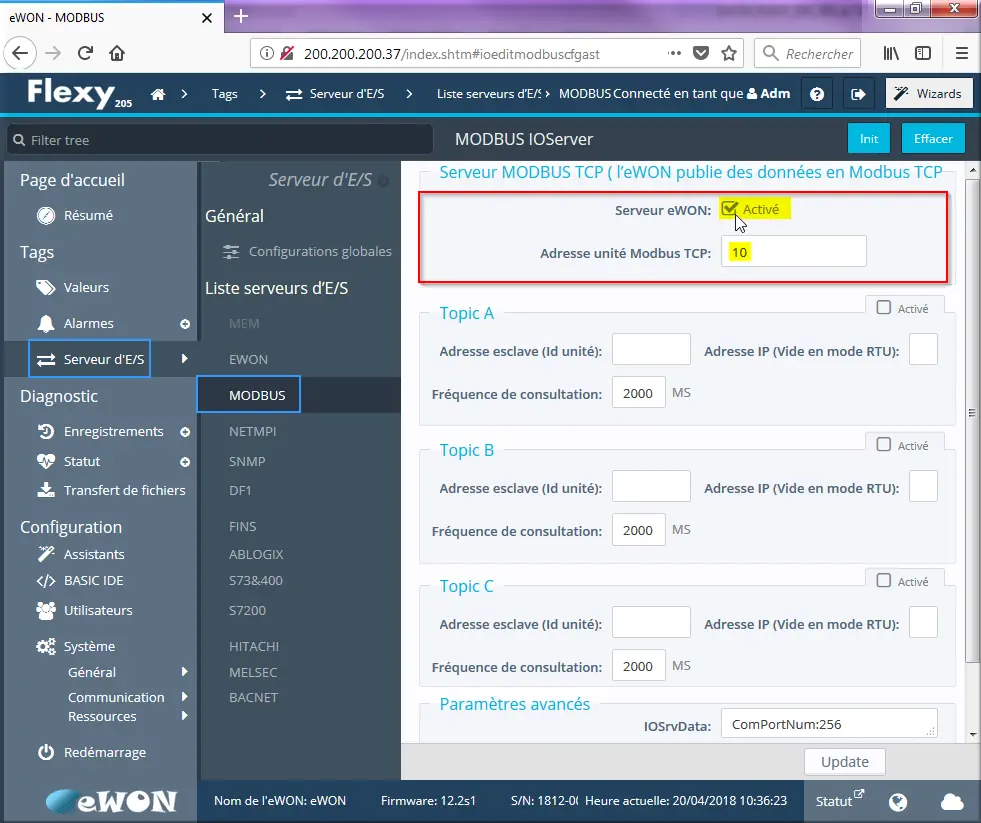

Figure 8 : Flexy serveur eWON
3.3 Paramétrage carte SIM
Ne pas oublier de paramétrer le code pin de la carte SIM du modem. Laisser la sélection de l’opérateur et du réseau en automatique.
Suivre l’état du modem sur le réseau GSM dans Conf > Système > Com > Réseau > Interface > Connexion > Modem :

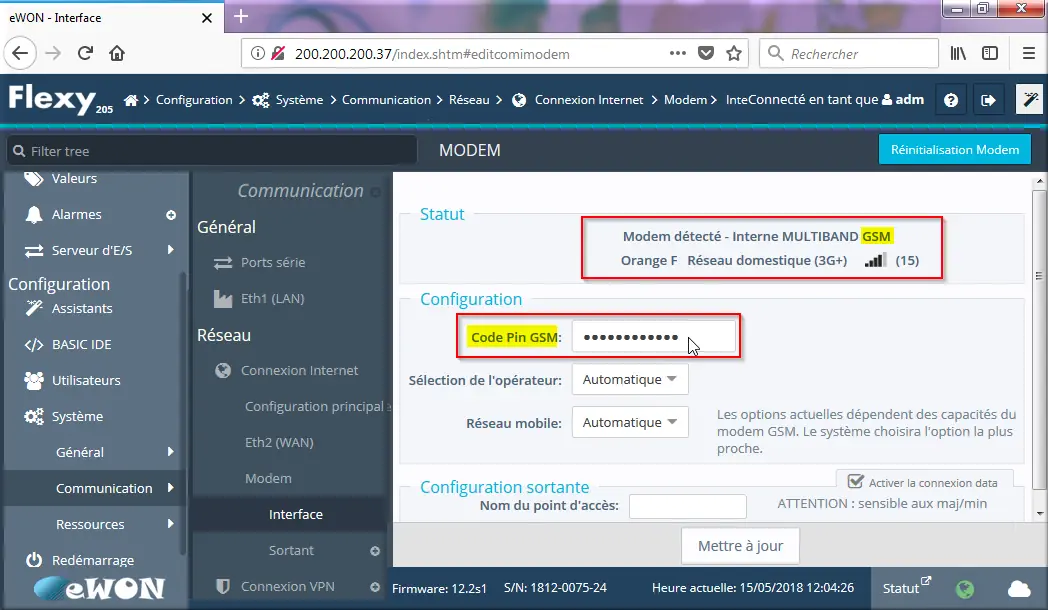

Figure 9 : Statut du modem
